QMTech 에서 출시한 MiSTer 는 두가지 모델이 있습니다.
하나는 오리지널 처럼 SDRAM 을 추가로 구입해서 장착해야하는 초기 모델이고
128M SDRAM 이 보드 아래에 내장된 모델이 나중에 나온 모델입니다. 현재는
완본체로 모두 조립되어서 판매되고 있지만 처음 출시할때는 완본체가 아닌
메인 보드, 케이스, IO 보드, SDRAM 을 모두 따로 구입해서 조립해야 했습니다.
당연히 가격도 더 비쌌구요. 두 모델을 다 가지고 있어서 사진으로 남겨보려고 합니다.
아래 사진 모두 왼쪽이 초기 모델, 오른쪽이 후기 모델입니다.

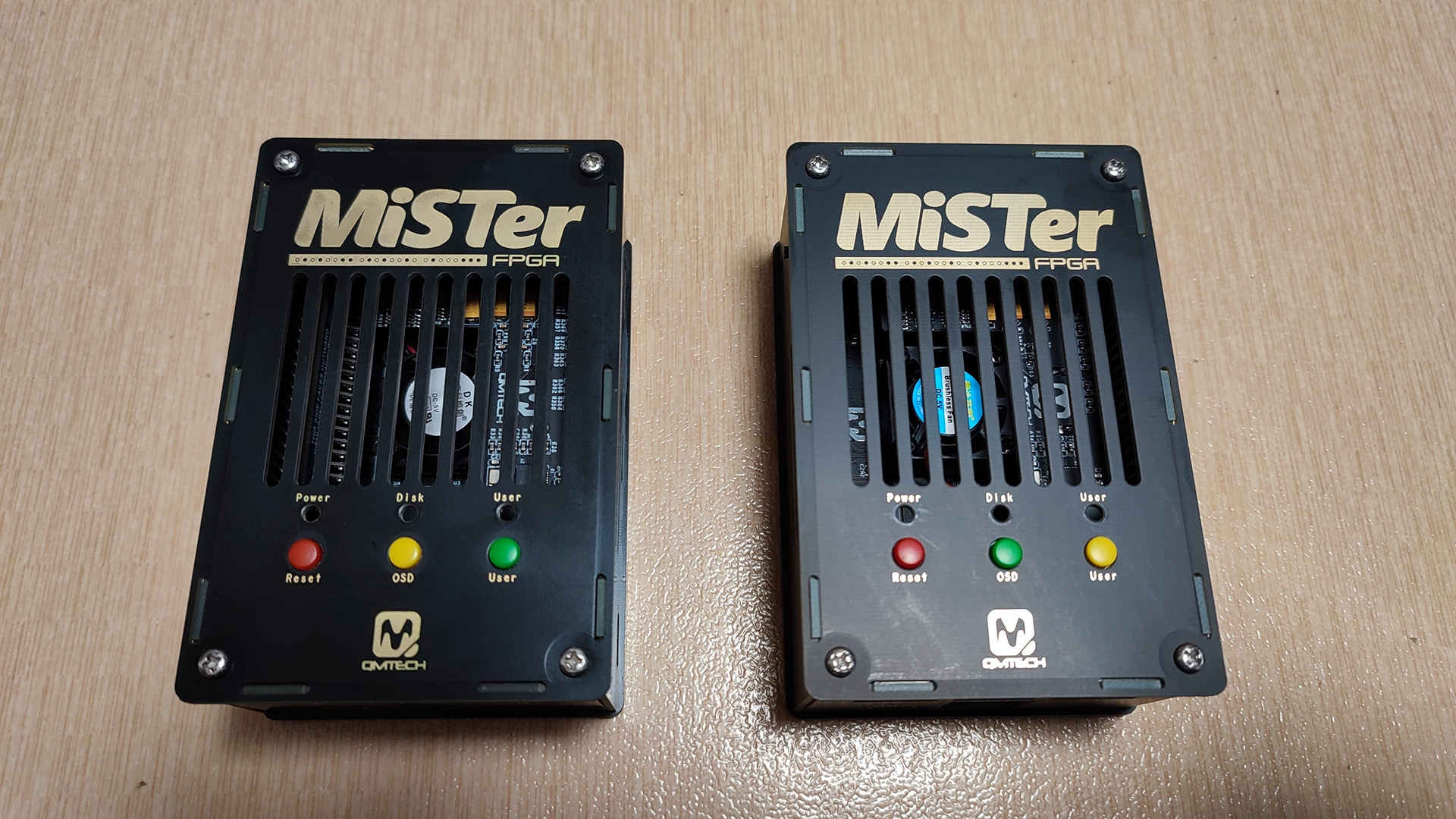

- 왼쪽이 초기 모델, 오른쪽이 후기 모델입니다.
겉 보기에는 차이가 없어 보이지만 케이스로 사용된 PCB 의 질감이 다릅니다.
초기 모델은 약간 유광처럼 살짝 반짝거림이 있지만 후기 모델은 무광처리된 것처럼
반짝 거림이 없습니다.

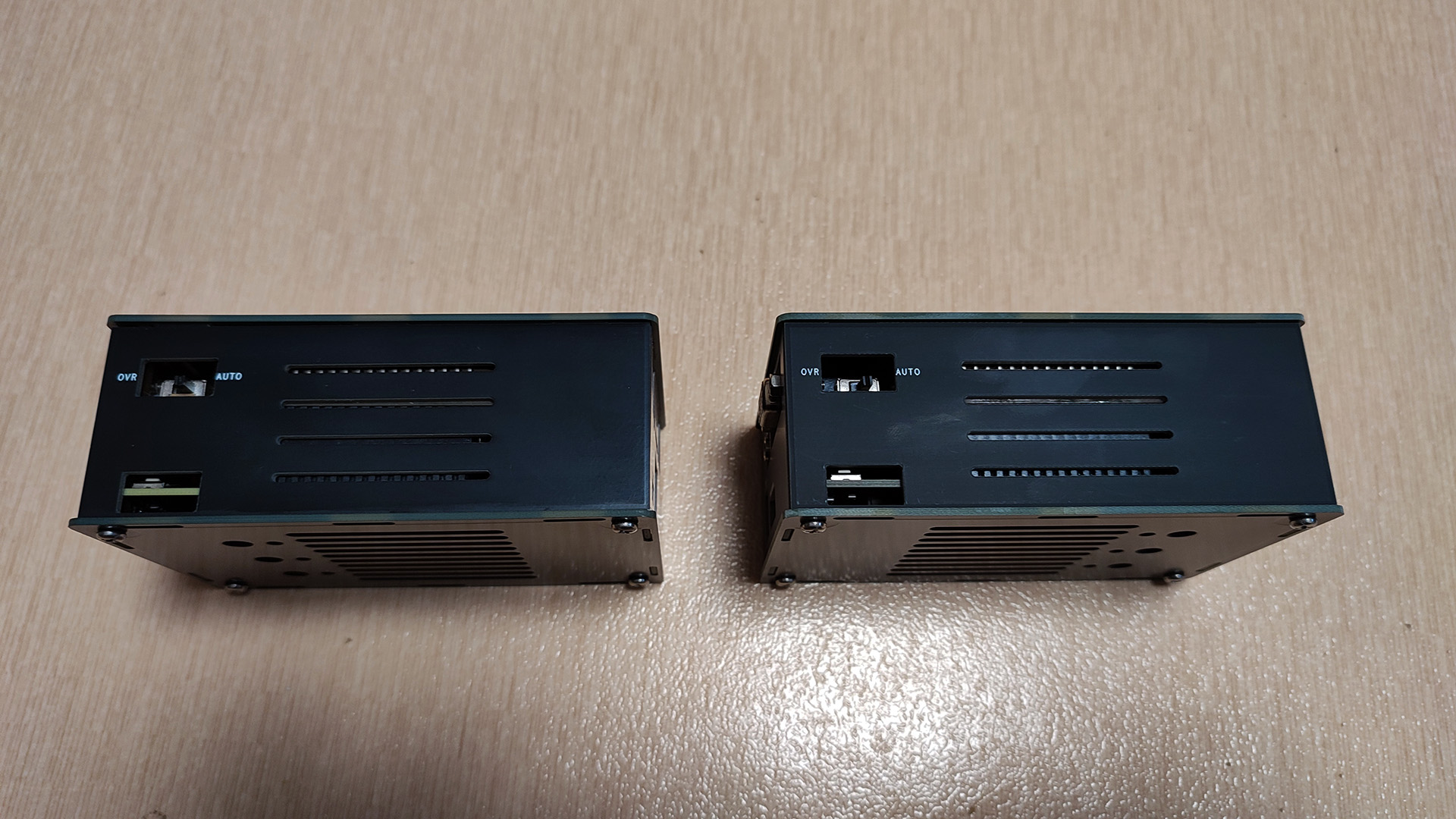

- 옆면 1. 특별한 차이는 없습니다.

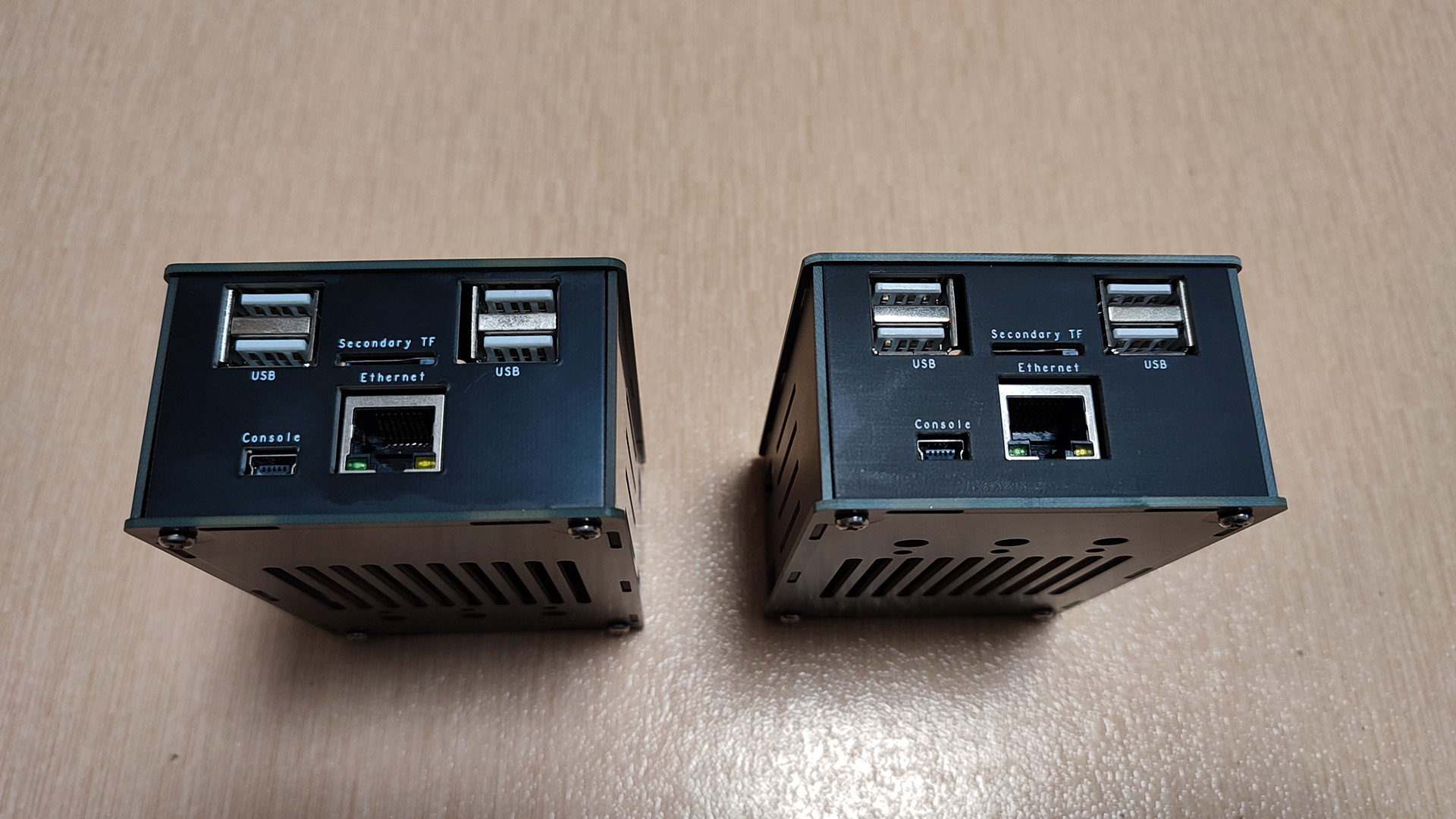

- 옆면 2. 여기도 차이는 없습니다.

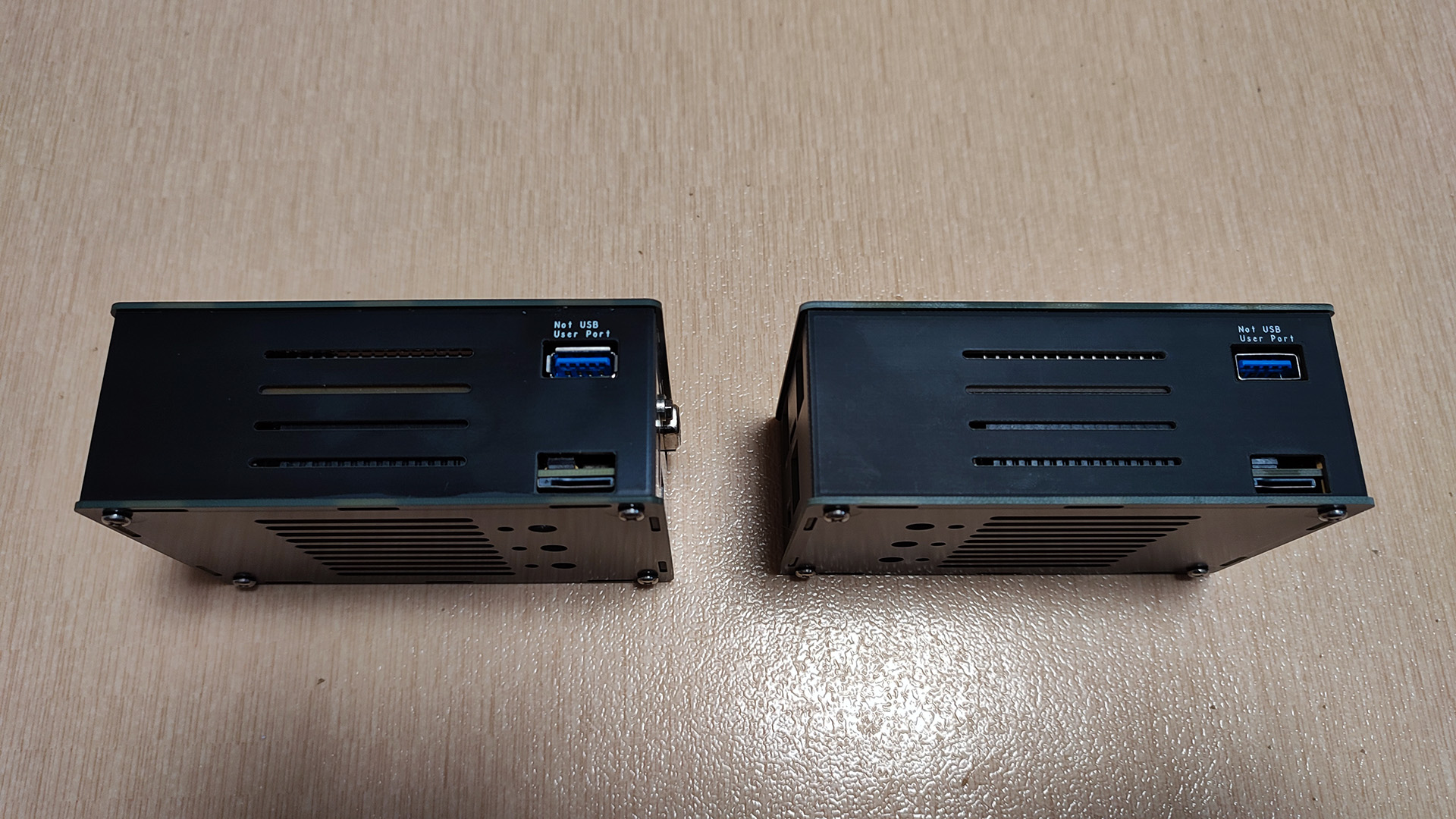

- 옆면 3. 마찬가지로 차이가 없습니다.
- 옆면 4. 아무런 차이도 없습니다.
- 바닥면은 유광, 무광 외에는 크게 차이는 없습니다.

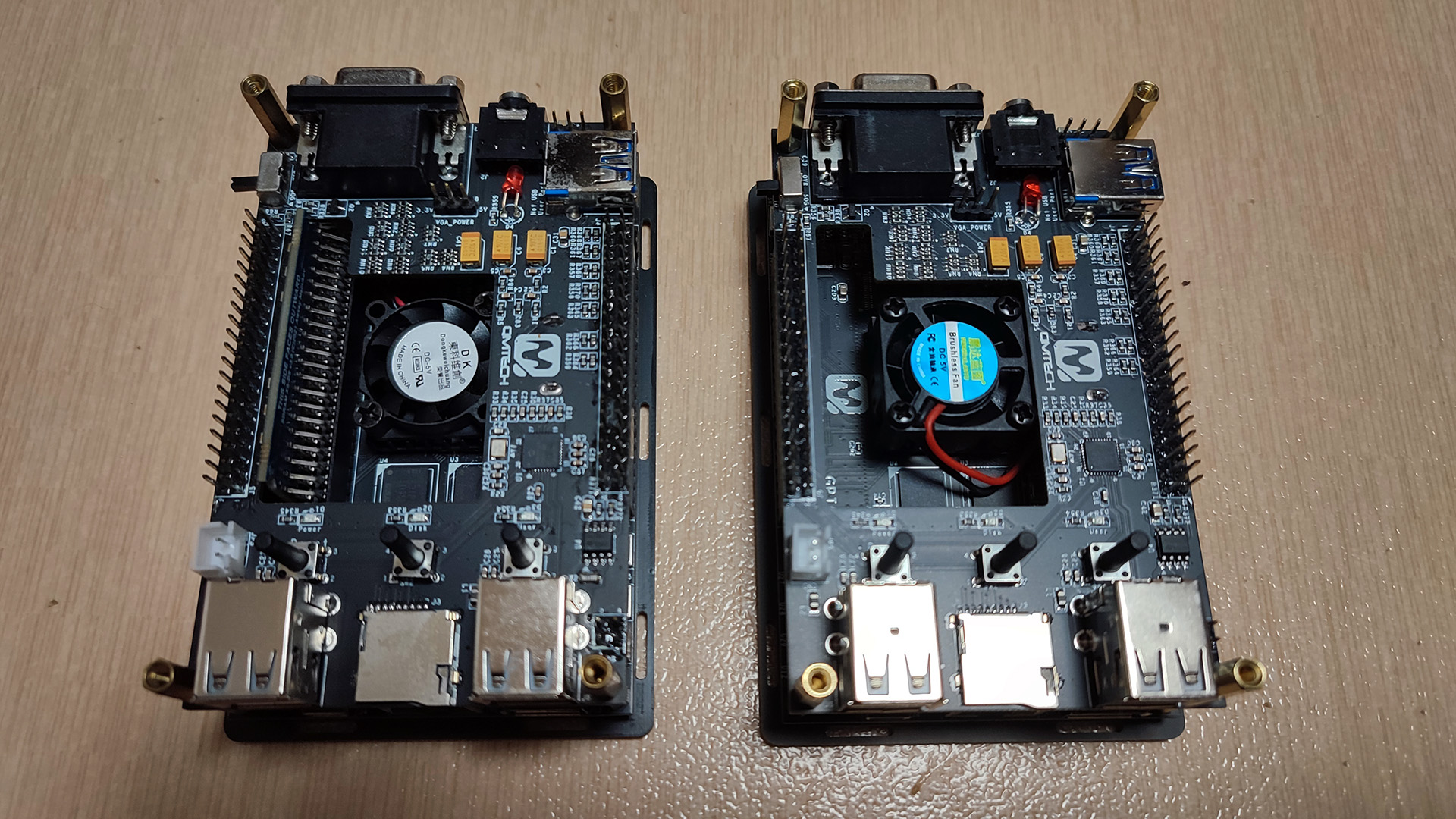

- 케이스를 벗긴 모습입니다.
딱봐도 차이가 나는 부분이 눈에 확 들어옵니다. 초기 모델은 별도의 SDRAM 을 구입해서
장착해야 했기 때문에 GPIO_0 번에 128MB SDRAM 을 장착해야 했습니다. 후기 모델은
메인 보드 뒷면에 128MB SDRAM 이 내장되어 있어서 GPIO_0 슬롯이 사라졌습니다.
또한 기본으로 장착되어 있는 25mm x 25mm x 10mm 5V 쿨러가 달라졌습니다.
초기 모델은 고 RPM 으로 작동하기 때문에 소음이 꽤 들립니다. 반대로 발열은 확실하게
잡아줍니다. 후기 모델은 저 RPM 으로 동작하는 쿨러가 장착되어 있어서 굉장히 조용해
졌습니다. 발열에 문제가 없으니 저속 쿨링팬을 장착한거라고 보는게 맞겠죠.

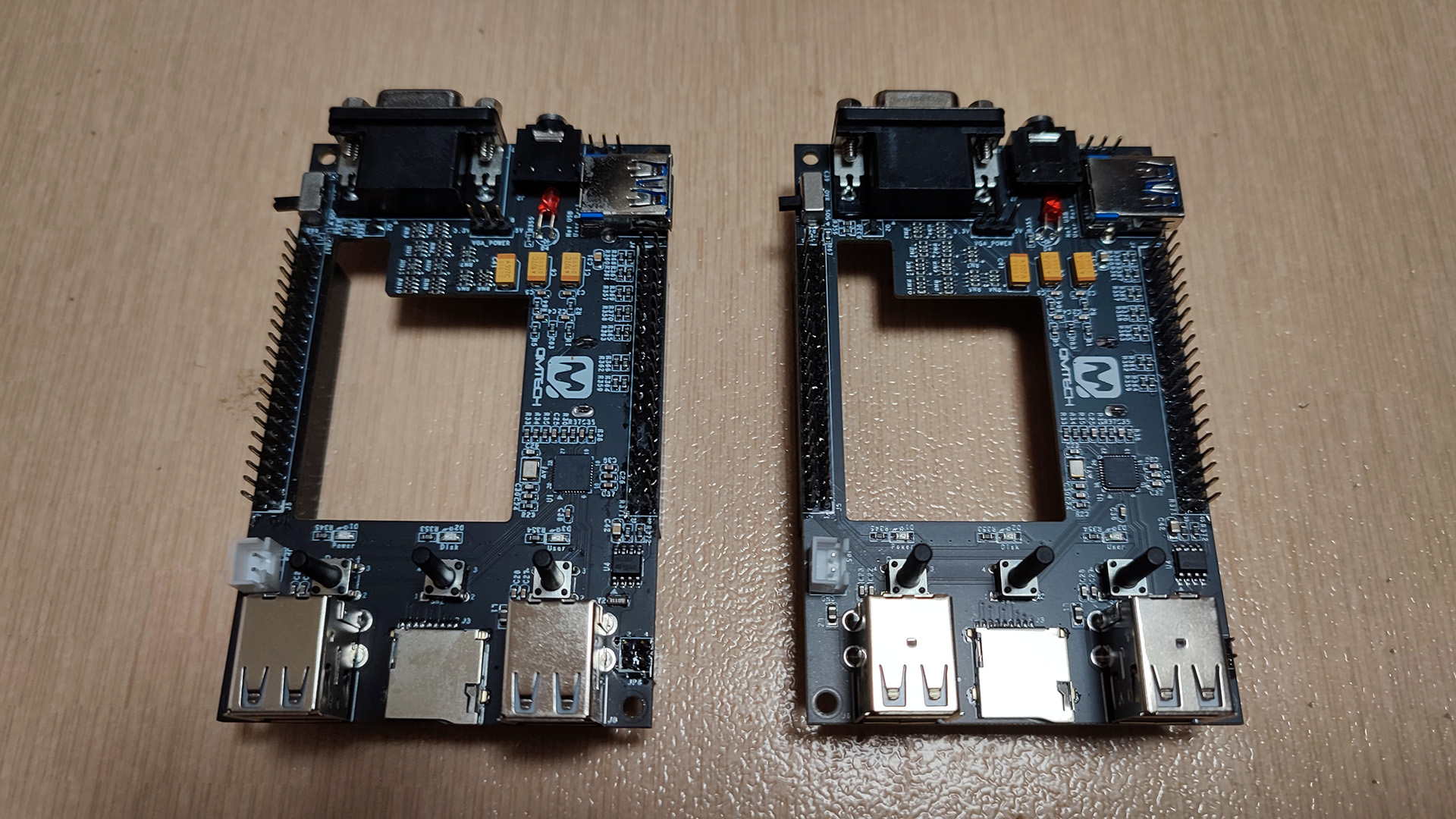

- IO 보드 윗면입니다. 아무런 차이점을 찾지 못했습니다.
IO 보드는 초기 모델이나 후기 모델이나 완전하게 동일한것 같습니다. 차이라고 보기에는
억지스러운 점이 있으나 찾아보자면 빨간색, 노란색, 초록색의 택트 스위치 위에 꼽는 버튼이
택트 스위치에 꼽을때 꼽히는 느낌이 다릅니다. 초기 모델은 부드럽게 잘 들어가는데
후기 모델은 뭔가 꽉 끼는 느낌이 납니다.

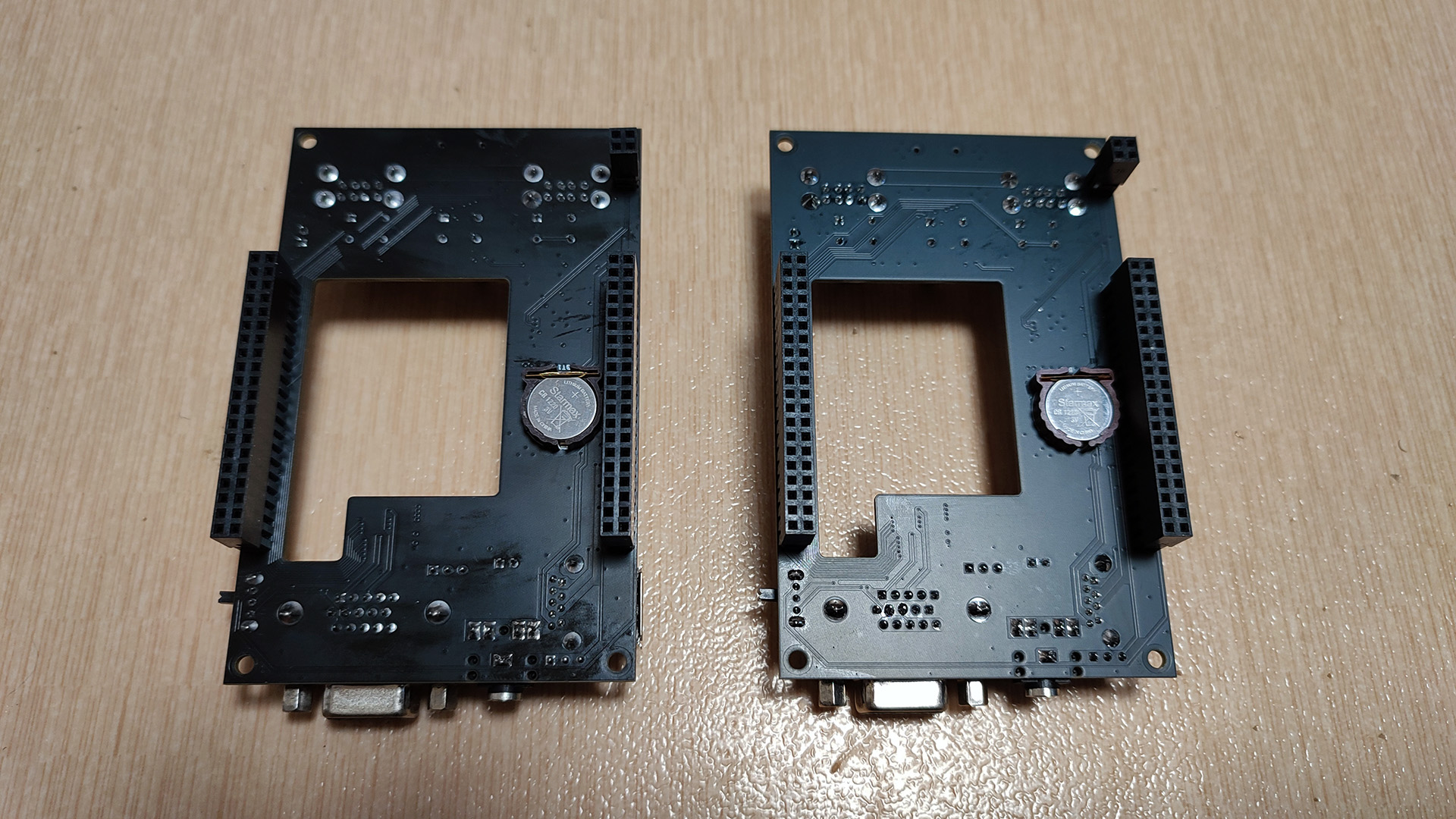

- IO 보드 아랫면입니다. CR-1220 건전지를 다 끼워 두었습니다.
마찬가지로 IO 보드 자체는 아무런 변경점 없이 동일했습니다.

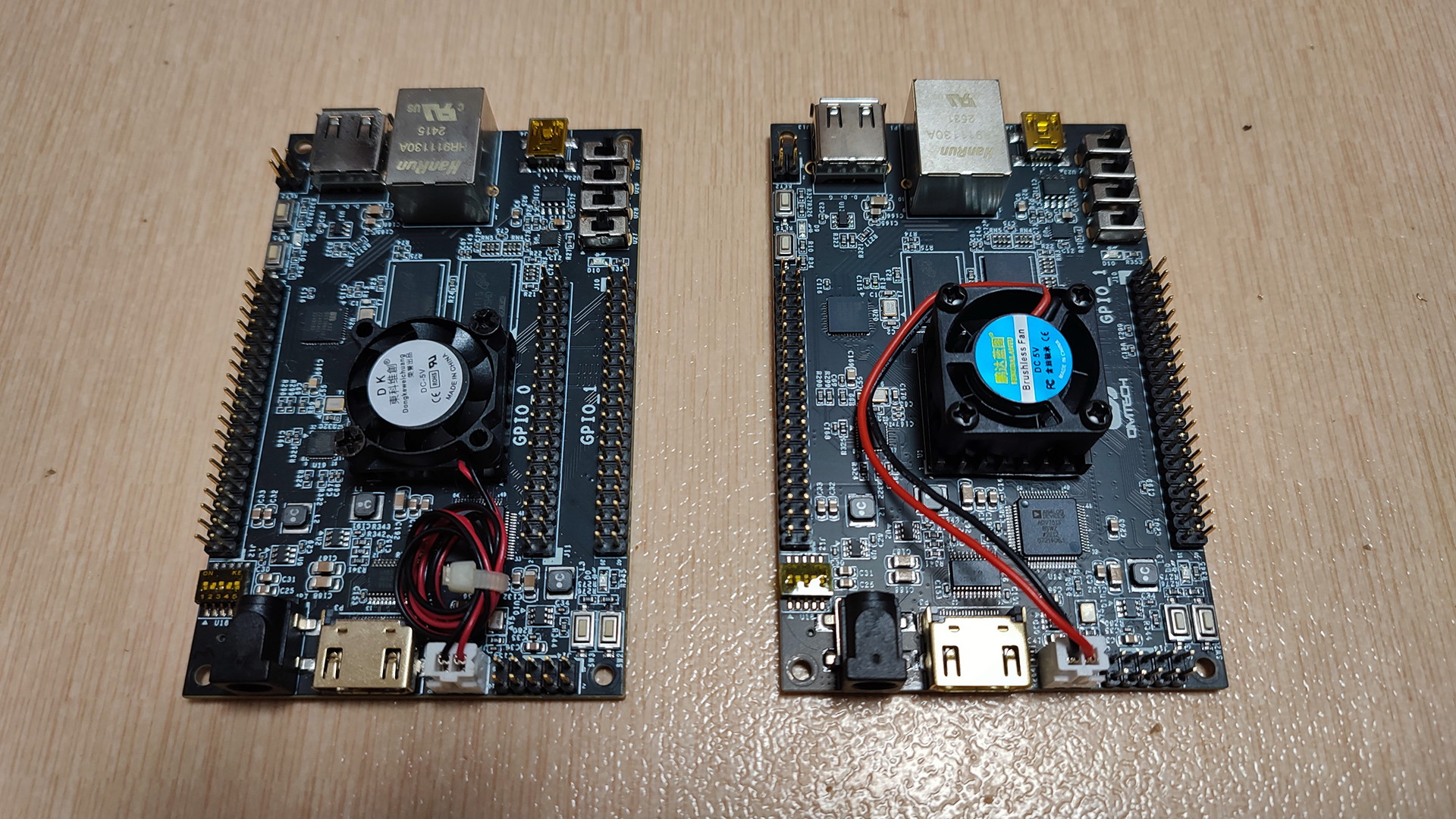

- 메인 보드의 윗면입니다.
딱봐도 알 수 있는 25mm x 25mm x 10mm 5V 쿨링팬이 다르고 초기 모델은 GPIO_0 번이
존재하지만 후기 모델은 없습니다. 그 외에 큰 변화는 없어 보입니다. 후기 모델의 쿨링팬이
저속이라 소음은 거의 없습니다.

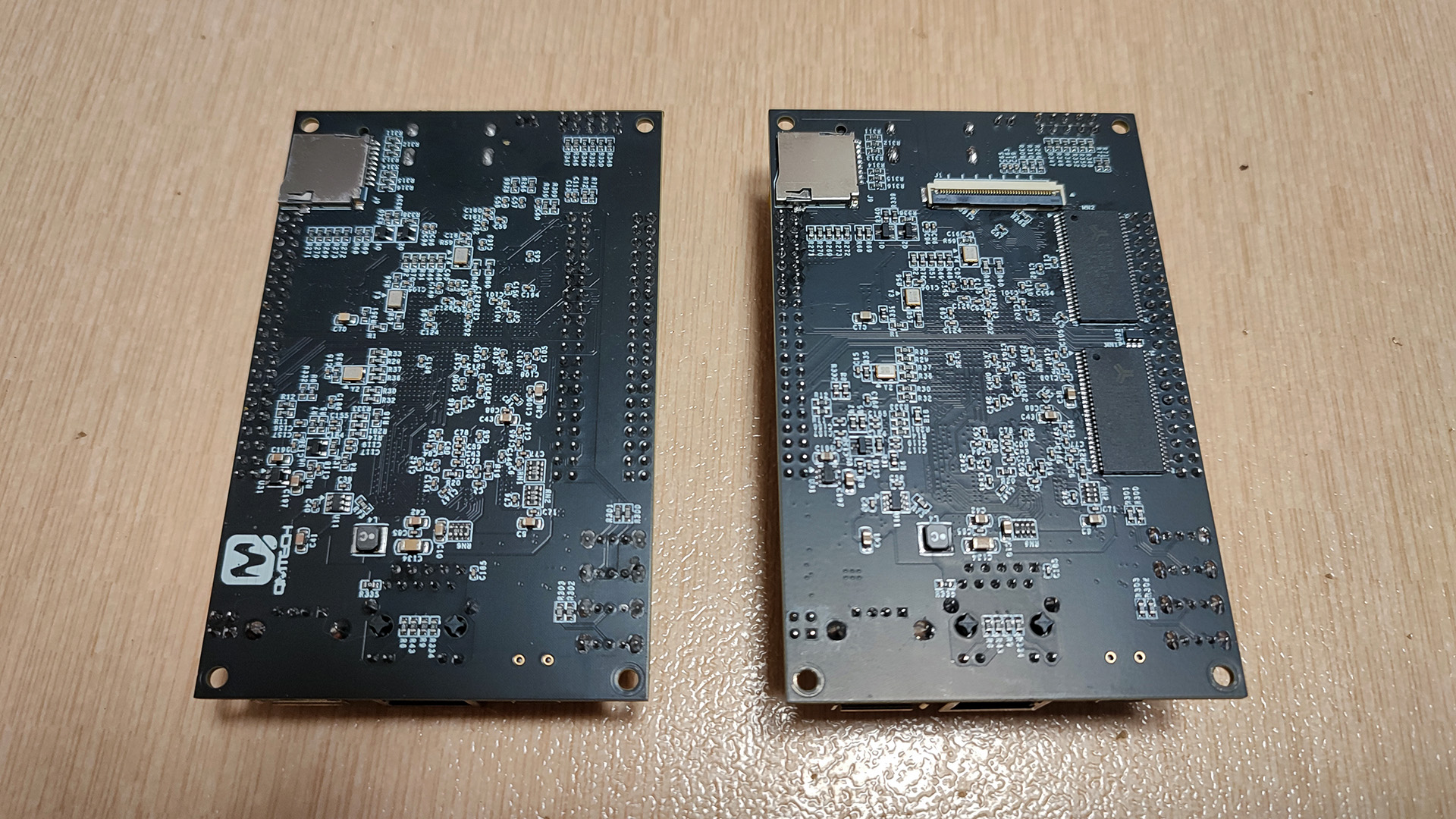

- 메인 보드 아랫면입니다.
초기 모델은 GPIO_0 슬롯의 바닥이 보이지만 후기 모델은 GPIO_0 자리의 아래에
128MB SDRAM 이 내장되어 있습니다.
- 초기 모델에서 1시간동안 SDRAM 을 테스트한 스샷입니다.
150Mhz 에서 62분동안 문제없이 통과했습니다.
- 후기 모델에서 1시간동안 SDRAM 을 테스트한 스샷입니다.
160Mhz 에서 61분동안 문제없이 통과했습니다.
SDRAM 의 클럭이 중요한데 현재까지는 고 클럭을 사용하는 코어는 없기 때문에
125Mhz 이상만 된다면 현재까지 나온 모든 코어를 무리 없이 구동할 수 있습니다.
알리에서 판매중인 SDRAM 중에 클럭이 낮게 작동하는 것을 구입하게 된다면
일부 게임에서 오류를 뿜어낼 수 있습니다. 128MB SDRAM 을 장착했는데 특정
게임에서만 오류가 발생한다면 메모리 테스트를 해서 안정적으로 작동하는 클럭이
얼마인지 확인해보셔야 합니다.
